加工案内

レーザー加工機

アマダ 最新鋭 9kWファイバーレーザ加工機(10段パレットチェンジャー搭載)
AMADA ENSIS 3015 AJ

AMADA ENSIS 3015 AJ AMADA ENSIS 3015 AJ
レーザ光出口(ヘッド)

特徴

  • 10段パレットチェンジャー搭載により材料の自動供給が可能になり、24時間フル稼働体制を実現しています。
  • 加工能力
    軟鋼 0.3~32mm
    SUS材 0.5~16mm(無酸化切断)
    銅・黄銅 0.5~6mm
    最大加工寸法 1,524mm×3,048mm
  • CO2レーザ加工機に比べ6倍のスピードでクリーンカット(窒素切断)が可能
  • ピアス時間:1秒(板厚25mm)
  • ノズルステーション装備で薄板から厚板、鉄からステンレス・アルミまで一気に切断可能

三菱 最新鋭 4.5kW CO2レーザ加工機
MITSUBISHI ML3015eX 4.5kW

MITSUBISHI ML3015eX 4.5kW

特徴

  • 加工能力
    軟鋼 0.3~25mm
    SUS材 0.5~16mm(無酸化切断)
    銅・黄銅 0.5~6mm
    最大加工寸法 1,524mm×3,048mm

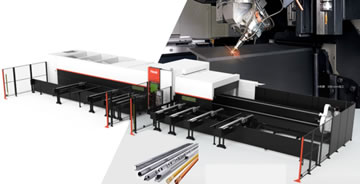

MAZAK 2.5KW 3Dレーザ加工機
3D FABRI GEAR 150 Ⅲ

3D FABRI GEAR 150 Ⅲ

特徴

  • アングル・チャンネル・H鋼・I 形鋼・丸パイプ・角パイプ
  • 最大加工素材寸法
    板厚9mmまで加工可能
    最長加工素材長さ 8,000mm
  • 素材の曲がりを検知しながらの加工
  • 滑らかな長孔をあけることが可能
  • 座ぐり加工可能

作業風景

レーザー加工作品

曲げ加工機

東洋工機 ハイブリッドプレスブレーキ(ベンダー)
HYB-17530

HYB-17530

特徴

  • 省エネ・高速・高精度で安定した曲げと複雑な形状の曲げも可能
  • 加工能力:175トン
    加工可能サイズ
    SS400:最大6㎜×3,000mm~12mm×1,500mm
    SUS304:最大6㎜×2,300mm~12mm×1,000mm
    工程数×プログラム数:100×100
  • 線押しによるR曲げも可能
  • クラウニングシステム採用により長尺物の角度均等化

孔開け加工機

アマダ ビームワーカー(丸・長孔)
CNCBW150

CNCBW150

特徴

  • ●プレスカット
    L3×40×40~L7×100×100、L9×75×75
    FB3×38~FB6×100 FB9×38~FB9×75
    C2.3×100×50×20~C3.2×100×50×20まで
    素材長は12mまで
  • ●孔あけ
    L3×40×40~L12×150×150
    (ゲージ寸法・長さ等で条件あり)
    FB3×38~FB12×150
    (ゲージ寸法・長さ等で条件あり)
    C60×30×10、C75×45×15
    (ウェブ面のみ)
    C100×50×20、C150×75×20
    (ウェブ面・フランジ面)
    U5×40×75~U9×75×150
    (ゲージ寸法・長さ等で条件あり)
    軽ミゾ 60×30×30~150×75×75
    (ゲージ寸法・長さ等で条件あり)
    孔形状は丸と長丸(ルーズ)
    素材長:450Lより

アマダ アイアンワーカー
IW60T

IW60T

特徴

  • 最大板厚(SS400)12㎜まで穴あけ可能
  • チャンネルは U9×75×150まで
  • H鋼は H150×150×6/8(フランジのみ)まで
  • C形のウェブ面、軽ミゾのウェブ面・フランジ面
  • 穴あけ加工のほか、切欠き加工も可能
  • 寸法ゲージは2,500㎜まで可動

切断加工機

DAITO バンドソー
GAⅣ510NC

GAⅣ510NC

  • アマダ
    『HFA500NC』・『HFA300NC』
    DAITO
    『GaⅡ510NC』・『LTA2630NC』
    計6台

特徴

  • 形鋼・丸鋼・平鋼・角鋼・パイプ・H形鋼・C形鋼・軽溝形鋼等が切断可能
  • 直切りでは、幅500㎜・高さ500㎜まで切断可能
  • 斜め切りは30°~60°が切断可能。幅についてはご相談(角度により異なります)

アマダ バンドソー(斜めCUT)
HKA400NC

HKA400NC

作業風景

R面取り機

R面取り機(バリ取り機)
[AuDeBu 1000]

AuDeBu 1000

特徴

  • 加工物最大高さ:20㎜
  • 加工物最大幅:1,000㎜(最少は名刺サイズ)
  • ブラシ取付個数:6
  • ブラシ回転スピード:400~1200rpm
  • ブラシ旋回スピード:5~16rpm
  • ベルトスピード:0.3~12m/min
  • ストッキングの糸が切れないR面取り仕上げ機
  • 幅1,000mmまでの小・中物のワークを一度に大量処理するR面取り加工に強いバリ取り機
